Thông số kỹ thuật, phân loại và lựa chọn vách ngăn di động cách âm, cách nhiệt cho nhà hàng tiệc cưới, trung tâm hội nghị, phòng họp.

Hiện nay rất nhiều nhà hàng tiệc cưới, trung tâm hội nghị đã thi công lắp đặt vách ngăn di động để giúp tăng/giảm diện tích phòng tiệc dễ dàng, phục vụ nhiều khách hàng hơn. Với những ưu điểm vượt trội hơn so với tường cố định, các vách ngăn có thể di chuyển đang là xu hướng và rất được quan tâm nhờ mang lại hiệu quả kinh tế cao.

   -> Những điều cần biết khi lựa chọn vách ngăn di động

   -> Báo giá vách ngăn di động

vách ngăn di động
Vách ngăn di động đang là xu hướng nội thất phổ biến.


Nhằm giúp khách hàng hiểu rõ hơn về vách ngăn tiện ích này, chúng ta sẽ đi sâu hơn vào cấu tạo, phân loại, lắp đặt và ứng dụng của vách ngăn di động vào đời sống, đặc biệt là nhà hàng, khách sạn, văn phòng, phòng ngủ... với nhiều công năng khác nhau nhằm đem đến sự tiện lợi nhất cho người sử dụng.



Trước khi đi vào phần cấu tạo, quý khách cần hiểu rõ vách ngăn di động là gì? Và phải có các đặc điểm nào? Sau đây là một đúc kết từ thực tế thi công rất nhiều công trình của chúng tôi:

Vách ngăn di động là một loại vách ngăn đặc biệt, có 4 đặc điểm sau: ngăn chia không gian hiệu quả, cách âm tốt, di chuyển dễ dàng và độ bền cao.

Để đáp ứng tốt 4 yêu cầu đó, cấu tạo của vách ngăn cũng rất đặc biệt. Mời các bạn cùng xem!

(Ứng dụng và thông tin lựa chọn các loại vách ở cuối bài).


A. Cấu tạo vách ngăn di động

1. Hệ thống ray treo và bi

- Ray treo



ray treo vách ngăn di động

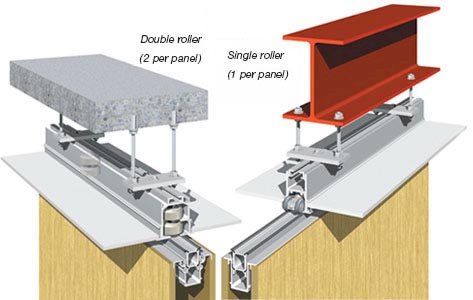

Ray định hình: Được đúc bằng hợp kim nhôm tạo độ bền chắc nhưng rất nhẹ để giảm tải cho ray âm trần. Trên ray có các râu nhôm đúc sẵn có tác dụng tạo các liên kết với các chi tiết khác của hệ thống.



tay treo vach ngan di dong



Ray được treo bởi hệ thống tay treo và tay chống lắc. Tay treo một đầu bắn trực tiếp lên trần bê tông hoặc xà gồ sắt thông qua 1 bảng mã sắt hình V75x75x5, một đầu liên kết với ray bằng bulong tại các khe định hình đúc sẵn trên ray tạo sự vững chắc cho vách ngăn.





cau tao ray treo vach ngan di dong

- Bi di chuyển:

Bi: Có nhiệm vụ liên kết giữa tấm vách và ray treo. Đồng thời, bi cũng chính là một trong những bộ phận chủ yếu giúp vách chuyển động trượt trên ray. Để đảm bảo nhiệm vụ trên thì bi phải có kết cấu vững chắc, chịu lực tốt, chuyển động nhẹ nhàng, trơn tru. Chính vì vậy, bi được thiết kế bao gồm 2 tầng, mỗi tầng bi tì lên 1 râu nhôm bố trí lệch nhau phía bên trong ray. Vòng bi được nhập khẩu Nhật Bản, bao quanh vòng bi là 1 lớp nhựa đúc và Inox chống vỡ. Với lớp nhựa đúc và Inox này, bi sẽ chịu được lực tì lớn hơn và chuyển động nhẹ nhàng hơn rất nhiều.

cau tao bi vach ngan di dong

Bi được thiết kế bao gồm 2 tầng, mỗi tầng bi tì lên 1 râu nhôm bố trí lệch nhau phía bên trong ray. Vòng bi được nhập khẩu Nhật Bản, bao quanh vòng bi là 1 lớp nhựa đúc và Inox chống vỡ. Với lớp nhựa đúc và Inox này, bi sẽ chịu được lực tì lớn hơn và chuyển động nhẹ nhàng hơn rất nhiều.

2. Hệ thống tấm vách:

Cơ chế hoạt động của tấm nhờ các con bi lăn phía trên liên kết với ray treo. Các gioăng cao su phía trên dưới có thể thu mở ra một cách dễ dàng để có thể cách âm và di chuyển khi ra vào khoang cất vách.



chi tiet vach ngan di dong



- Bộ chuyển động: Bộ chuyển động là dùng 1 trục hay 2 trục để điều khiển hai chân đạp đạp lên trần và xuống dưới mặt sàn giúp cố định vách khi ngăn phòng. Đồng thời điều khiển chân đạp thu vào bên trong tấm vách khi cần di chuyển tấm vách. Toàn bộ hệ chuyển động được điều khiển bằng 1 tay quay rời. Khi cần điều khiển chân đạp, tay quay sẽ được đưa vào lỗ khóa bố trí trên tấm vách.



- Khung xương và bề mặt vách: Khung xương của vách được tạo thành từ các hệ thống sắt hộp liên kết hàn tạo độ vững chắc cho vách. Trên khung xương sẽ được hàn 1 bảng mã để liên kết với bi trượt. Bề mặt vách với cốt là ván MFC 9mm, bề mặt được làm từ rất nhiều chất liệu như: Verneer, Melamine, vải nỉ... hoặc có thể kết hợp các loại chất liêu, các tông màu khác nhau để tạo ra bề mặt phù hợp với các phong cách khác nhau.



Các tấm vách được liên kết với nhau bằng các khe Âm-Dương có gioăng cao su giảm chấn.



cấu tạo vách ngăn di động



3. Phân loại vách ngăn di động:

Hiện nay thị trường vách ngăn di động chủ yếu phân chia các loại vách theo 2 kiểu chính là hệ vách ngăn (độ dày vách) và kiểu bề mặt hoàn thiện (theo lớp phủ).

Nếu bạn ưu tiên khả năng cách âm thì chọn theo hệ vách trước. Sau đó đến chọn kiểu bề mặt hoàn thiện cho phù hợp với không gian công trình. Ngoài ra còn nhiều cách phân loại khác tùy theo ứng dụng thực tế. Cụ thể như sau:

- Theo độ dày của tấm vách: có nhiều độ dày, nhưng cơ bản có 4 loại gồm: vách ngăn hệ 50 mm - hệ 65 mm - hệ 85 mm và hệ 110 mm. >> Xem tất cả sản phẩm vách ngăn di động của chúng tôi tại đây.

- Theo kiểu bề mặt: có thể hoàn thiện bằng nhiều chất liệu khác nhau như: màu cơ bản của ván MDF công nghiệp, MDF phủ veneermelamine hoặc laminatebọc vải nỉ, bọc kính cường lực, giấy dán tường, vẽ tranh sơn dầu...

- Theo số trục của tấm vách: gồm vách 1 trục và vách 2 trục (tùy thiết kế công năng di chuyển vách theo mỗi công trình).

- Theo chiều cao vách: cao từ 3 mét đến 18 mét, chia làm vách ngăn thường và vách ngăn siêu cao.

- Theo chiều rộng vách: 800 mm đến 1.200 mm

- Theo nhà cung cấp: gồm vách ngăn sản xuất trong nước (với các thương hiệu như: Vách Ngăn Việt NamNội Thất Đông Nam Á), và vách ngăn nhập khẩu (các thương hiệu nước ngoài như Dorma - Đức, Hufcor - Mỹ, Parthos - Thái Lan).



B. Cấu tạo vách ngăn kính di động

Vách ngăn di động bằng kính (movable glass partition wall) là hệ vách ngăn dùng kính cường lực, di chuyển như cửa trượt với các tấm kính theo chiều ngang, thường ứng dụng cho: trung tâm mua sắm, lối vào cửa hàng, nhà ga, sân bay, khách sạn, nhà hàng, phòng hội nghị...  (Xem chi tiết mẫu vách di động bằng kính)

Sau đây là cấu tạo loại vách ngăn này:

vách ngăn di động kính
Vách ngăn kính di động (Ảnh: geze.com)

1. Hệ thống ray treo:

Nguyên lý cơ bản của hệ thống ray trượt bằng tay là đường ray thẳng luôn được thi công dưới dạng song song, thường là ray nhôm chuyên dụng.
- Ứng dụng: ở khu vực lối đi
- Mặt cắt ngang: 66 mm x 96 mm (rộng x cao)
- Chiều dài tối đa: 6100 mm

các ray trượt

2. Các vách kính:

Vách gồm các tấm rời tương tự như vách ngăn di động thông thường, kính cường lực có bề dày trung bình 12mm được kẹp kim loại (thường là khung nhôm định hình) ở trên và dưới theo kết cấu đặc biệt để hợp nhất với ray trượt và con lăn linh hoạt.

Với các thông số kỹ thuật như sau:

vách ngăn kinh di động


Các tấm vách kính được di chuyển nhẹ nhàng và xếp song song khá đẹp mắt. (Ảnh: geze.com)

3. Chốt khóa và cơ chế đóng mở:

Cơ cấu khóa bằng tay được sử dụng để khóa các cửa trượt đặt cạnh nhau. Với các chốt bằng inox cố định, vách được khóa ở mặt sàn và bên trong cho từng tấm vách. Cơ chế khóa bằng tay phía trước được tích hợp hoàn toàn trong vách, do đó không thể nhìn thấy từ bên ngoài.

khóa cho vách ngăn kính
Các khóa được đặt ở mặt sàn và vách kính, bên ngoài không nhìn thấy



vách ngăn kinh di động 3
Vách ngăn kính di động văn phòng (Ảnh: geze.com)



Nguyên Lý Hoạt Động Của Vách Ngăn Di Động:

Mời các bạn xem video sau để hiểu trực quan hơn về cách thức các vách ngăn di chuyển: gồm vách ngăn tự động và vách ngăn 1 người đẩy.


(Xem thêm ở mục Video nhé, gồm cả quá trình thi công và lắp đặt)




(Vận hành vách ngăn di động nhà hàng - Vách Ngăn Việt Nam)

Cảm ơn quý khách đã quan tâm!

Cần thêm thông tin hỗ trợ kỹ thuật, sửa chữa hoặc báo giá, quý khách vui lòng liên hệ hotline: 0913.143.134 để được tư vấn nhé!
